KT642煤礦防爆軟交換調度通信系統

KT642煤礦調度通信系統系統（安標證MHA210052)主機由SOC1000軟交換、SOT600中繼網關、SOD8280多媒體調度臺等組成。下行由SOT600綜合接入網關、KTA138本安電話耦合器、礦用本安電話等組成。

  • 產品概述
  • 功能特點
  • 應用參數
  • 拓?fù)鋺?yīng)用
  • 軟件下載
  • 視頻介紹

KT642煤礦調度通信系統系統（安標證MHA210052)主機由SOC1000軟交換、SOT600中繼網關、SOD8280多媒體調度臺等組成。下行由SOT600綜合接入網關、KTA138本安電話耦合器、礦用本安電話等組成。是一款以可視化、便捷操作的調度指揮平臺，具有一鍵呼叫、 一鍵強插強拆、監聽、一鍵群呼會議、選擇接聽、選呼及組呼等多樣化的一鍵操作體驗。具有完全兼容國內煤礦主流廠家監測系統實現聯動功能如煤科院、梅安森、三恒、南京北路、仙島等等。適用于煤礦、非煤礦山、石油、加油站等各大生產指揮調度系統。

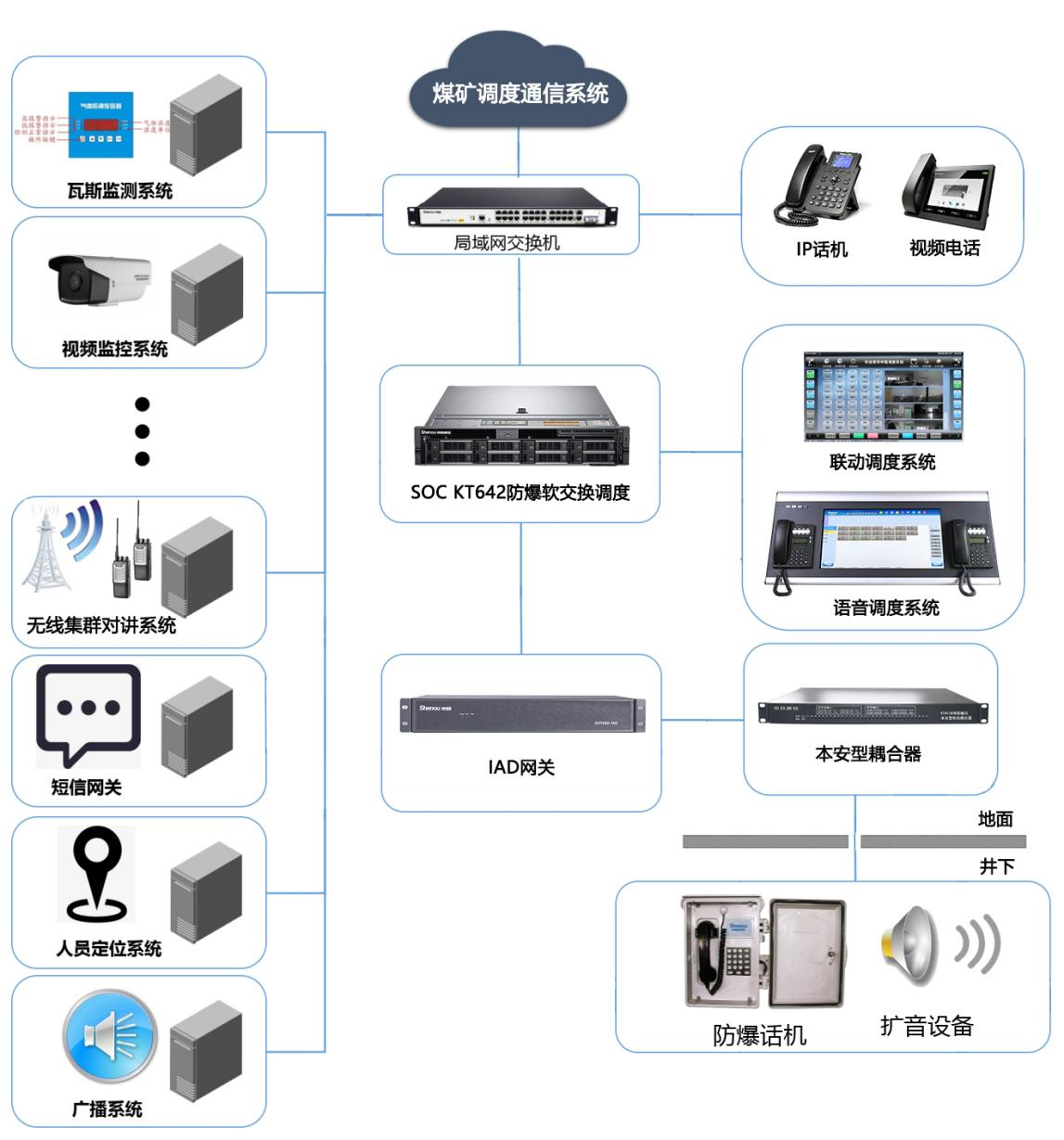

 KT642煤礦調度通信系統系統融合通信組成

1.1、調度機房設備：由SOC1000軟交換系統主機、SOT600中繼網關、SOT600綜合接入網關、KTA138本安電話耦合器等組成。

● 調度通信聯絡系統主機：系統采用熱備份技術， 1+1備份模式，當一臺通信主機突發故障時，另一臺通信主機在規定時間內自動接管所有工作，且系統內部終端已建立的電話呼叫能自動恢復。系統具有一鍵到位,組呼、全呼、選呼、強拆、強插、監聽，緊呼，調度直通電話功能，井下分機報警功能，調度顯示及視頻通話功能，自動錄音功能,強大通話歷史記錄查詢等調度通信系統行業基本功能！可與無線通信系、廣播系統對接組網，與調度平臺電視大屏對接通話狀態監控，電話對講廣播，內外線多方電話會議、IVR語音導航、集團彩鈴、電話會議、計費功能、錄音及留言、語音信箱、通訊錄、文件共享、叫醒服務、黑名單、管理權限、數據備份及恢復、雙機熱備、通話記錄查詢、錄音查詢、視頻信息、語音通知等功能等功能。

軟交換系統

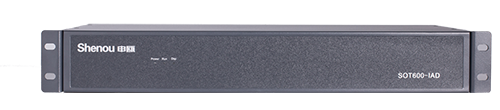

● SOT600-IAD綜合接入網關：

本IAD綜合接入語音網關設備作為VOIP/FOIP媒體接入網關，應用于用戶接入層，完成模擬語音和IP包之間的轉換，并通過包交換網絡傳送數據；通過標準SIP協議，與上層軟交換/ims等配合組網，1U標準機箱，標準的V48饋電用戶電路，級聯擴容：支持多臺設備級聯以擴展總用戶容量，簡化的開通配置流程，易于安裝、配置。


IAD綜合接入網關

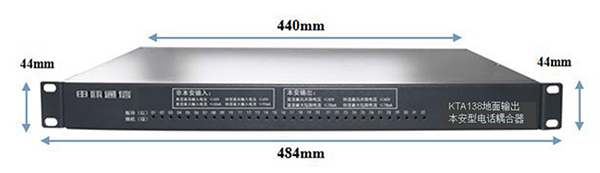

 ● KTA138礦用電話耦合器：(必配井下信號安全隔離) ，

本申甌公司采用*進集中板卡式，比單體耦合器成本高，質量穩定，防雷功能強大！是調度系統主機信號與本安防爆電話機的關聯設備，是煤礦安全中間隔離設備。其作用是隔離干擾信號，防止電話機線路過壓和過流，從而確保井下通訊電話安全工作和工作場所安全。完成安全場所與危險場所的生產調度指揮和通訊聯系任務。（必須具有煤安證及防爆證?。?。比單體式耦合器更好。


礦用電話耦合器

KTA138礦用電話耦合器參數

最高直流開路電壓：≤60V

最大直流短路電流：≤34 mA

最高鈴流開路電壓：≤90V（25±3Hz）

最大鈴流工作電流：≤90 mA

傳輸衰耗：≤2dB

外型尺寸：標準機架式1U（32路/只）

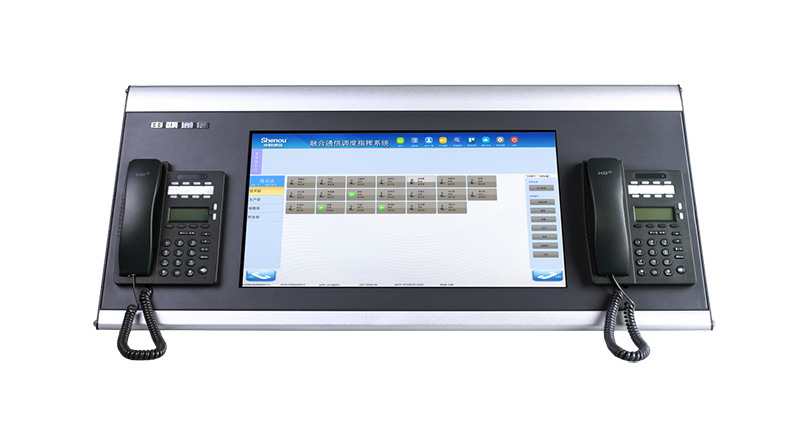

1.2、操作平臺：SOD8280多媒體IP調度臺（雙座席配2部IP話機，22寸觸摸屏含調度軟件）。

SOD8280多媒體IP調度臺是一款以可視化、便捷操作的觸摸屏調度指揮平臺，具有一鍵呼叫、 一鍵強插強拆、一鍵監聽、一鍵群呼等多樣化的一鍵操作體驗。具備通話記錄查詢、錄音查詢、視頻信息、語音通知等全面的信息查詢功能。一步到位，提高通信效率。

多媒體IP調度臺

1.3、傳輸設備：直接用礦用大對數通信電纜到井下（或光纜）。

● 調度系統布線系統：

   & 地面?zhèn)鹘y(tǒng)方式：由普通市話通信電纜HYV 、電纜分線盒 、電話機接線盒等組成不作詳細要求，地面*進方式可以用光纜配光纖網絡交換機直接安裝IP電話機！

   & 井下電話：由MHYAV礦用通信電纜、JHH礦用接線盒、本安電話機等組成。按現煤礦安全標準井下嚴禁供電，必須用礦用大對數通信電纜并具有有煤安證及防爆證，礦用通信電纜MHYAV或MHYV(線徑0.5到0.8mm。國標要求0.8) 、礦用本安電纜分線盒或本安接線盒 、本安防爆電話機等組成。（本系統推薦采用四川九洲電纜或新世紀電纜廠，天津電纜一分廠等）。

1.4、終端設備：地面普通電話機或sip電話機，井下本安電話機、無線本安手機等組成。


?
