SOB-V600系列變頻器，采用電機專用DSP控制系統，完成無速度傳感器矢量控制，與V/F控制相比，矢量控制有更大的優越性，定位于中高端市場及特定要求的風機泵類負載應用，本系列設計靈活，內嵌SVC、V/F控制于一身，可廣泛應用于對速度控制精度、轉矩響應速度、低頻輸出特性有較高要求的應用場合。廣泛應用于塑料、紡織、印染、化纖、造紙、拉絲、水泥制造、礦山、石油化工、建筑、制藥、銅材、印刷、機床等機械設備。

功能特點

1、速度控制方式：PG矢量控制（VC）、無PG矢量控制（SVC）、V/F控制。

2、輸出頻率范圍：0.00～600.00Hz

3、頻率給定方式：數字鍵盤給定、模擬量給定（電流、電壓信號）、遠程通訊給定、多段速給定、PID閉環給定等

4、指令通道方式：操作面板、端子控制、遠程通訊控制

5、自動限流：能限制電機電流的最大值，從而可靠地保護變頻器和電機

6、擺頻控制：多種三角波頻率曲線，滿足紡織行業的個性化需求

7、載波頻率范圍：1.0K～15.0KHz

8、擺頻控制：多種三角波頻率曲線，滿足紡織行業的個性化需求

9、自動電壓調整（AVR）：當電網電壓變化時，能自動保持輸出電壓恒定

10、所有的輸入、輸出端子皆為可編程的，方便用戶的使用

11、提供可選的LED操作面板，實現方便快鍵的操作。同時操作面板具有系統參數快速拷貝功能

12、2路模擬量輸入、2路繼電器輸出、2路模擬量輸出并可保留更多的擴展端口

13、可擴展專用卡：注塑機、恒壓供水卡、旋切機卡、拉絲機卡

14、內置RS485通訊接口,采用國際標準MODBUS總線控制協議.方便實現與PLC等工業設備間的聯機組態控制；也可實現以太網遠程控制

15、獨立風道設計，散熱效果顯著。

16、為用戶提供多達20多種的故障保護功能，可實現從變頻器到電機、到外圍設備的全方位保護。

16、寬電壓設計，變頻器可安全運行。

17、自主外觀設計，美觀大方。

主要技術指標

1、輸入輸出特性

輸入電壓范圍：380/220V±15%

輸入頻率范圍：47～63Hz

輸出電壓范圍：0～額定輸入電壓

輸出頻率范圍：0～600Hz

2、外圍接口特性

可編程模擬量輸入： AI1：0～10V輸入，AI2：0～10V 或0～20mA 輸入

可編程開路集電極輸出 ：整機標配 1 路輸出

繼電器輸出：2 路輸出

可編程數字輸入：7路輸入

模擬量輸出：2 路輸出，0～10V或0～20mA

3、技術性能特性

三種控制方式：無PG 矢量控制、有PG 矢量控制、V/F 控制

過載能力：150%額定電流60s；180%額定電流10s

起動轉矩：無PG 矢量控制：0.5Hz/150% (SVC)、有PG 矢量控制：0Hz/180% (VC)

調速比 ：無PG 矢量控制：1：100，有PG 矢量控制：1：1000

速度控制精度：無PG 矢量控制：±0.5%最高速度；有PG 矢量控制：±0.1%最高速度

載波頻率：1.0K～15.0KHz，可根據負載和溫度特性自動調整

功率范圍

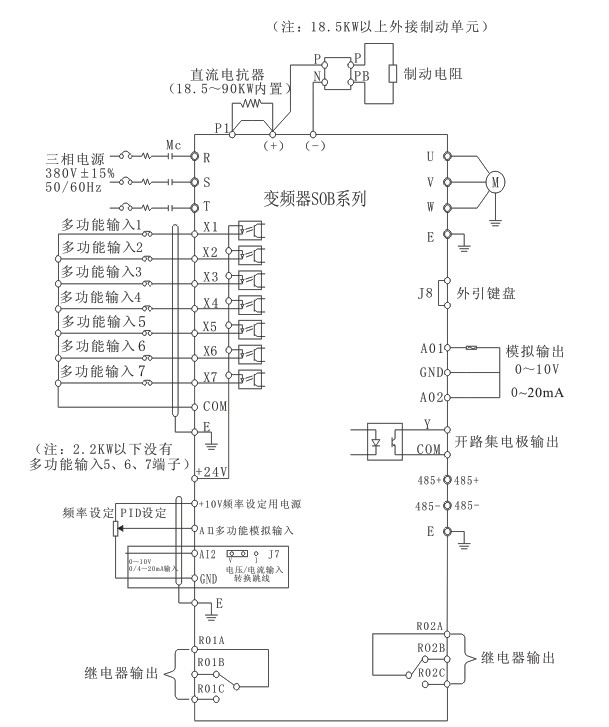

標準接線圖
