SOC9000 IPPBX系統集團內部通信解決方案

客戶需求


集團現需160門分機接入，上行需2路數字中繼與運營商對接，主機需具有熱備份功能，當主機發生故障時自動切換到備用主機工作，不影響正常通訊需求。系統需對112門分機進行錄音，并能對錄音文件進行備份。電話主要以集團內部溝通為主，實現內部分機免費互打。分機可以與外線號碼實現綁定，實現DID專線電話功能。系統可以擴展會議功能，設備要能夠隨時發起電話會議。

組網方案

根據客戶需求結合以往的工作經驗，本方案以實現集團內部通信電話功能為基礎，結合 IP 網絡發展為業務核心，以一體化、智能化、便捷化管理為設計理念，綜合 IP 網絡、模擬分機、WEB管理等多個應用模塊，實現融合通信應用。為結合網絡化擴展本系統采用 SOC9000 IPPBX系統核心交換，與運營商中繼配合組網。


組網拓?fù)鋱D如下：




組網說明

在集團中心機房部署一套SOC9000 IPPBX系統，配置為160用戶，2個E1數字中繼，112路并發錄音系統。
系統主控單元、一次電源、二次電源、錄音系統等核心單元都實行熱備份配置，當系統核心單元發生故障時，會無縫切換到熱備份單元工作，以保證系統的正常運行。
系統配置的160個用戶全部匯總到配線架后，通過大對數電纜或電話線分別接入到各樓層工位，實現各工位分機的接入。2個E1數字中繼與運營商對接，實現集團所有分機的呼入呼出。
系統配置嵌入式錄音系統，112路并發錄音；需要錄音的分機只需要通過話務臺進行選擇配置，無需通過配線架選擇線路接入，部署方便快捷，資源利用率高。
系統管理接口可接入集團局域網，實現遠程管理。

方案優勢


經濟性、便捷性

本方案突破模擬線路傳輸距離限制，實現跨區域組網。通過信息化改造，在保留原有用戶設備資源情況下升級系統架構，免去了各分支機構更換設備的大量工程，以簡便的方式，大程度降低施工工程難度對用戶的影響。

電話系統通過VPN網絡實現各國家地區辦公網絡連接，大大節省了國際電話通信費用，降低了通信成本的同時提供的溝通效率。

本方案集合了傳統數字程控交換機功能，并連接各個分支機構，非傳統點對點組網兩兩對接的方式，采用成熟的SIP協議星型組網對接方式，實現系統管理的簡便性，管理員用戶能更加直觀的了解設備情況及各地組網路由配置。

安全、穩定性

系統支持雙機熱備方案，可實現自動熱備份機制，保障系統穩定運行；系統服務器采用高可靠性的產品和技術，充分考慮整個系統運行的安全策略和機制，具有較強的容錯能力和良好的恢復能力，保障系統安全、穩定運行。

先進性、可擴展性

軟交換系統采用基于下一代網絡(NGN)的多媒體核心通訊設備，軟件架構基于freeswitch系統開發，具有較長的產品生命力，代表交換系統未來發展方向，具有良好的可擴充能力，可提供二次開發接口支持系統規模的擴大和業務范圍的擴展，比如對接其他酒店管理系統、呼叫中心系統及其他系統，充分滿足今后業務發展的需要。避免以后的投資浪費。

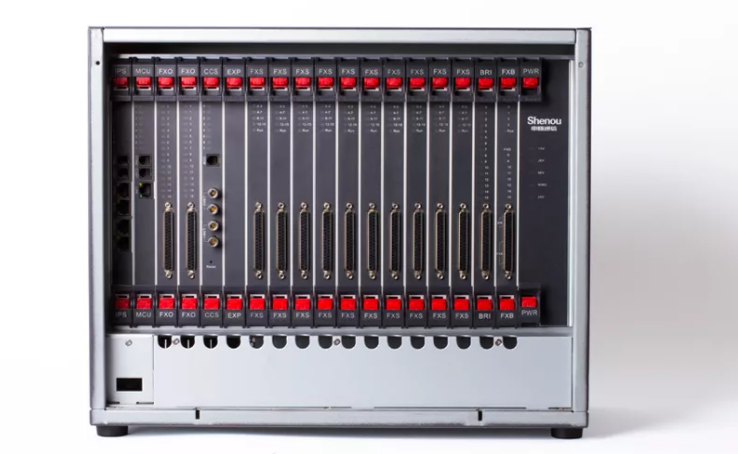

產品介紹


SOC9000-IPPBX產品是創新的全新一代企業級統一通信系統。它配備了先進強大的硬件平臺和革命性的軟件功能，便利的擴展性，為中小企業提供了一個融合IP音視頻通信、數據通信、無紙傳真、協同會議、移動辦公和安防監控等全方位應用要求于一體的突破性解決方案，讓用戶享受當前市場上前沿技術所帶來的全景式通信應用、易操作、可靠和性價比的實惠。



?
