SOC1000軟交換在大型煤礦行業電話系統升級改造中的應用方案


項目背景

該煤礦現有語音系統為數字程控交換機，系統總?cè)萘?000線，其中本部（辦公+生活區+其它職能單位）1200用戶。下掛兩個遠端模塊局，采場模塊局400用戶，大山模塊局400用戶，本部與采場、大山通過創傳輸設備采用2M互聯，傳輸采用光纜傳輸。本部語音系統外線采用30B+D線路接入，其中電信4個E1，移動2個E1。

客戶需求

通過該煤礦的原有語音系統升級改造，以確保該煤礦電話網系統可靠運行，完全保留原語音系統的各項功能，提供4000門電話通信容量。核心電話交換平臺采用雙機熱備模式部署，在性能、可靠性、安全性等方面需滿足電信運營級標準。升級改造采取逐步替換的方式進行，新舊系統替換階段需互聯互通，語音系統各項功能需能夠滿足通訊暢通。

1.新建語音系統需確保電信、移動運營商的外線完全接入。

2.新建語音系統需滿足4000門用戶接入（模擬話機、IP話機）。

3.新建語音系統需具備計費功能，能夠提供話單計費/出賬、統計等功能。

4.新建語音系統需具備高可靠性（雙機熱備、雙電源、多網口）。

5.新建語音系統需具備可管理性（對新建語音系統的所有設備進行統一管理和遠程維護）

方案部署

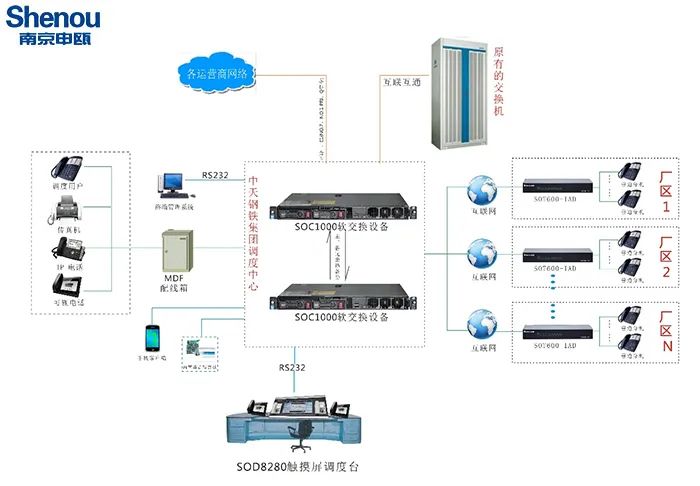

組網說明：

1、通過在核心機房部署兩套SOC1000軟交換服務器設備，連接到公司內部局域網，作為公司語音系統核心，滿足不同地點辦公人員溝通協作要求同時擁有總機、分機互打、通話錄音、遠程分機、電話會議等功能。

2、SOC1000軟交換通過標準 FXO 口網關或 E1 中繼網關，可與現網運行的傳統程控交換系統進行對接，實現兩套語音系統下掛用戶互聯互通。

3、 核心機房部署中繼網關連接到公司內部局域網作為公司號碼接入。

4、 原有的模擬話機通過FXS模擬網關進行利舊使用。

5、系統采用路由信令的管理方式很好地管理各分機的通信路由，并合理安排語音流的傳輸，保證信令的及時投遞以及帶寬的合理使用。

方案優勢

1.系統基于linux操作系統，自帶防火墻，長期運行高穩定、低延遲、防病毒；

2.兼容國內主流廠家“安監平臺”：煤科院、煤安森、三恒、南京北路、仙島......;
3.支持上報調度分機狀態、通話記錄、調度權限等信息交匯到總的系統平臺進行統一管理及數據分析；
4.支持聯動調度通信系統，緊急情況下自動觸發呼叫預先設置的各區域報警電話進行告警語音播報；
5.支持聯動礦用廣播系統，緊急情況下自動觸發預先設置的各區域廣播進行告警語音播報；
6.系統接口開放，支持多種平臺的對接；
7.調度通信子系統接入方便，只需遵循標準SIP協議即可；
8.軟件基于B/S架構，部署管理方便，無需安裝客戶端軟件；
9.全部聯動記錄有跡可循，方便事后追溯，便捷查詢，一目了然；

設備展示

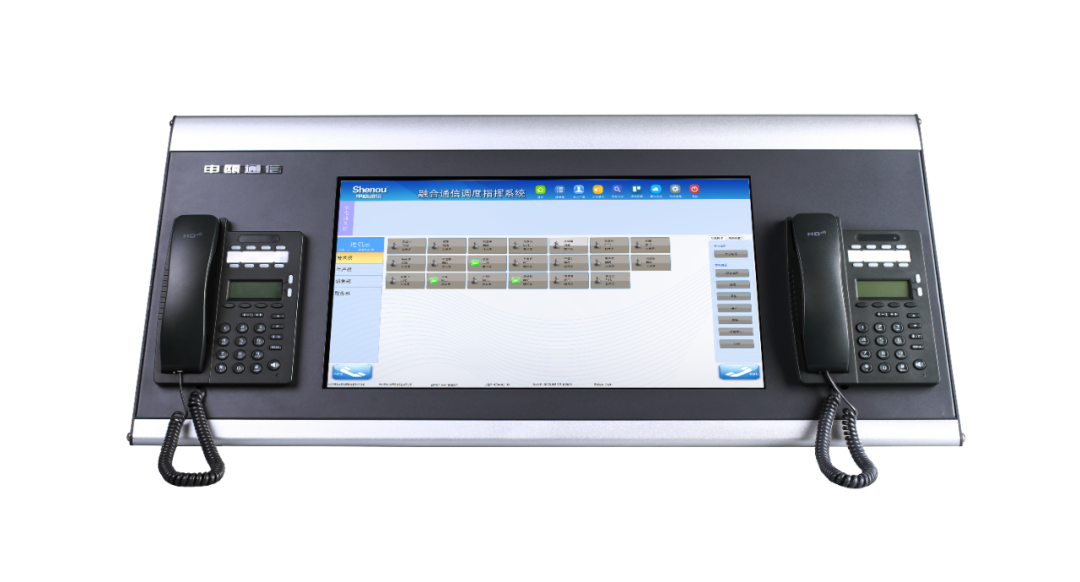

SOD8280調度臺

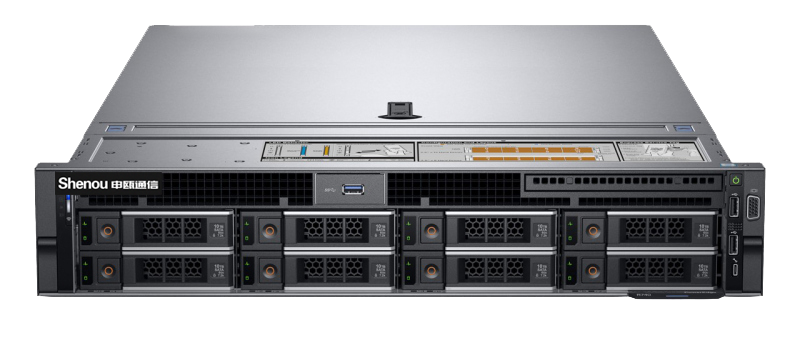

SOC1000軟交換系統



?
