SOT600K2解決方案
方案設計
1.組網方式
根據客戶需求結合以往的工作經驗，本方案以實現VPN內部通信電話功能為基礎，結合 IP 網絡發展為業務核心，以一體化、智能化、便捷化管理為設計理念，綜合 IP 網絡、模擬分機、WEB管理等多個應用模塊，實現融合通信應用。為結合網絡化擴展本系統采用 SOT600KPBX系統核心交換，與運營商中繼配合組網。
3.組網說明:
根據需求及組網圖描述組網情況及設備功能等。
SOT600KII系列集團電話可輕松實現傳統PSTN和IMS的無縫融合接入。總部部署 SOT600KII系列集團電話，異地分公司、辦事處等分支機構各自部署IP-PBX平臺，通過IP網絡遠程接入到總部的交換系統，實現所有用戶共享總部的線路資源，出入中繼共享，呼出統一企業號碼。所有分公司的普通電話，專用信息話機，IP話機均可接入系統并享受總部分機相同業務功能。由于整個系統的核心設備統一部署在總機房，可以非常方便地進行集中式管理，大大降低了設備的維護成本。
IP融合方案既兼顧了傳統PBX的實用功能，又能實現IP多媒體通信業務，使總公司與分公司之間不再有距離的概念，各分公司間聯系的長途費用，大幅降低企業的通訊成本。
4.方案特點/優勢
經濟性、便捷性
相比傳統電話系統只能通過模擬線路鋪設的方式，本方案突破模擬線路傳輸距離限制，實現跨區域組網。通過信息化改造，在保留原有用戶設備資源情況下升級系統架構，免去了各分支機構更換設備的大量工程，以簡便的方式，降低施工工程難度對用戶的影響。
電話系統通過VPN網絡實現各國家地區辦公網絡連接，大大節省了國際電話通信費用，降低了通信成本的同時提供的溝通效率。
本方案集合了傳統集團電話功能，并連接各個分支機構，非傳統點對點組網兩兩對接的方式，采用SIP協議星型組網對接方式，實現系統管理的簡便性，管理員用戶能更加直觀的了解設備情況及各地組網路由配置。
安全、穩定性
系統支持雙機熱備方案，可實現自動熱備份機制，保障系統穩定運行；系統服務器采用高可靠性的產品和技術，充分考慮整個系統運行的安全策略和機制，具有較強的容錯能力和良好的恢復能力，保障系統安全、穩定的運行。
擴展性
軟交換系統采用基于下一代網絡(NGN)的多媒體核心通訊設備，軟件架構基于freeswitch系統開發，具有較長的產品生命力，代表交換系統未來發展方向，具有良好的可擴充能力，可提供二次開發接口支持系統規模的擴大和業務范圍的擴展，比如對接其他酒店管理系統、呼叫中心系統及其他系統，充分滿足今后業務發展的需要。避免以后的投資浪費。
產品介紹

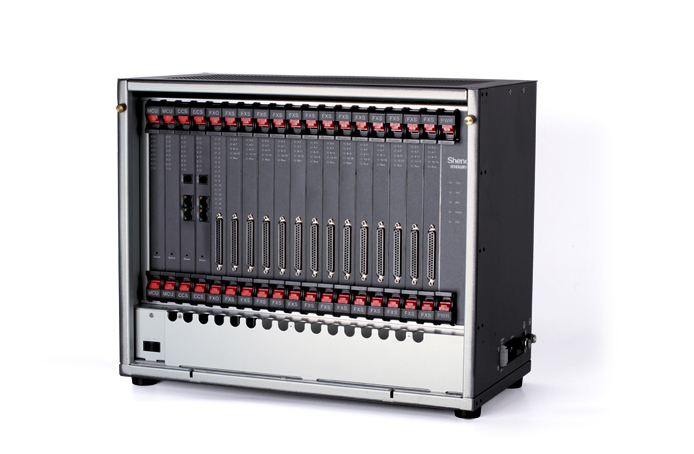

SOT600K設備介紹
SOT600KII-IPPBX產品是具創新的全新一代企業級統一通信系統。它配備了先進強大的硬件平臺和革命性的軟件功能，便利的擴展性，為中小企業提供了一個融合IP音視頻通信、數據通信、無紙傳真、協同會議、移動辦公和安防監控等應用要求于一體的突破性解決方案，讓用戶享受當前市場上前沿技術所帶來的全景式通信應用、易操作、高可靠和高性價比的實惠。
1.設備結構
1.1 容量
該系列機型最大容量為224（EXT+TRK)。
1.2 數字中繼
30/32時隙，1-4個E1（CCS表示NO.7信令，CAS表示NO.1信令）
1.3 物理特性
機器尺寸：444mm (長) × 402mm (寬) × 232mm (高)
1.4 機框
整機為單框，包括主控板（MCU)、數字中繼板（CCS/CAS）、用戶板+中繼板（FXS+FXO)、電源板（PWR)。
SOT600K功能參數
◆集團組網：支持集團公司跨區域組網、短號互撥，享受資費優惠
◆錄音系統：集成嵌入式錄音系統，最大支持96路并發，可對整機所有用戶和中繼進行實時錄音。
◆彩鈴系統：可設置個性化音樂、企業宣傳詞、提升企業統一形象
◆回?fù)芄δ埽寒?dāng)業務分機呼叫的外線無人接聽，而被呼號碼回?fù)芸倷C(jī)號碼時，可不聽語音引導直接呼叫分機。
◆主叫識別功能：系統可根據來電主叫號碼，自動拒接黑名單中的來電號碼，或直接指定業務分機來接聽。
◆IP用戶功能：所有IP用戶均被視為本機內線用戶，可實現本機的所有功能，支持多種SIP終端（IP電話、IAD網關設備、移動終端APP）接入，輕松部署分布式語音數據網絡，使用戶在享受良好通話品質的同時，也能為企業獲得更優惠的電話資費。
◆多功能數字話機：支持SOC8180/8160系列多功能數字話機，采用2B+D兩線傳輸，專有通信協議可保障通話安全；話機內置通訊錄，用戶信息便捷查詢、撥號；可一鍵實現呼叫、代接、通話保留等功能；
◆錄音留言功能：可同時對多條電話線路進行實時錄音（最大96路并發處理），各線路之間互不影響、分別存儲，不影響正常通話，可對所有用戶中繼進行錄音管理。
◆軟座席功能：可在電腦座席界面上直接進行呼叫，對來電進行轉接，收回，強插/強拆等操作。支持來電彈屏功能，與其他業務管理系統對接后可將用戶信息綁定到對應的分機上便于查找和管理。
◆智能總機組：可按照設定的會話處理程序，把電話呼叫智能路由到一個分機組特定的組成員上振鈴，支持總機組內分機順序振鈴、同時振鈴、循環振鈴、線性振鈴等多種振鈴方式。
◆匯接局機功能：具備多中繼接口（NO.1、NO.7、PRI等信令及VOIP中繼），可輕松實現各中繼間的語音匯接或人工匯接，直接匯接。
◆FLASH話單管理系統：可脫機保存多達200萬條話單，即使突然斷電也不用擔心話單丟失。
◆實時控制計費系統：當預付款減為零，中斷通話，不會使分機或帳號話費超支
◆網管系統：具有狀態和性能管理、配置和安全管理、服務管理和策略管理等管理功能
◆免打擾： 設置免打擾后，呼出正常，但撥打該用戶聽忙音提示，并可避免強插、強拆干擾
◆叫醒服務：多次重復叫醒，靈活的報時語音，支持按次叫醒，按星期叫醒，循環叫醒等多種叫醒方式。
◆日服/夜服功能：提供日服、夜服兩種模式，分配不同的呼入方式、分機等級、中繼呼入權、呼入等待
◆用戶連選：兩個以上分機使用同一個號碼，能夠保證多個來話同時呼叫該號碼，適用于酒店總臺、商務中心和客房服務中心
◆呼叫轉移：可將客戶固話呼叫轉移到移動手機
◆呼叫限制：提供32個分機等級實現自由靈活定義分機的呼叫權限
◆呼叫保持：分機可實現與不同的分機輪流通話。
◆呼叫等待：分機忙，外線或內線呼叫此分機，主叫語音聽提示音等待
◆多方會議：可同時召集2組8方內外線全雙工電話會議
◆作息鎖定：可設置多個時間段內限制分機的呼入呼出
